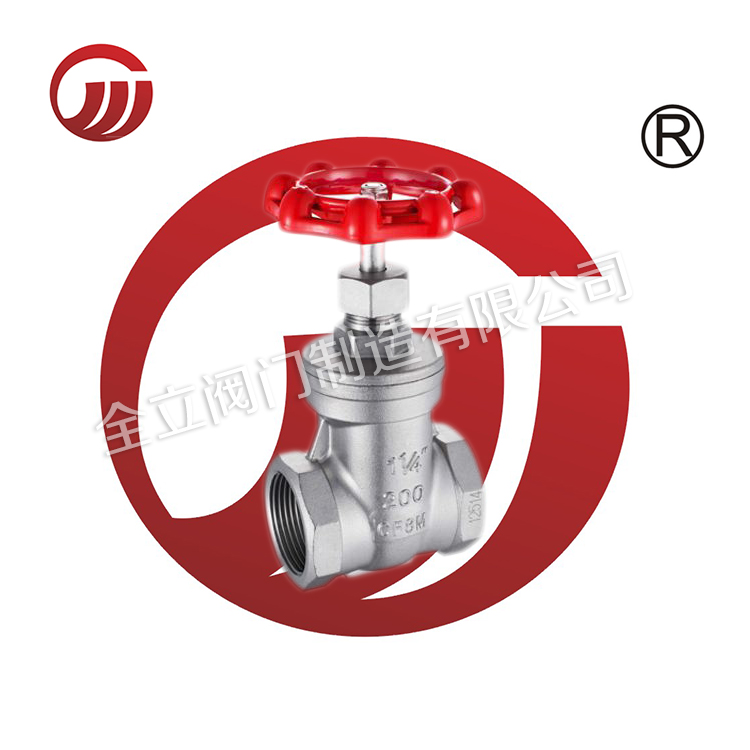

不銹鋼閘閥
當前位置：首頁 > 不銹鋼閘閥
不銹鋼內螺紋閘閥應用規范
公稱壓力1.0MPa, 1.6MPa, 2.5Mpa, 4.0MPa
適用溫度范圍-20-232-350
適用介質：水、油、氣及某些腐蝕性液體（ W.O.G ）
螺紋類型 G.NPT.BSPT.BSP.DIN259/2999。
不銹鋼內螺紋閘閥主要零部件材料
序號NO. | 零件名稱 | 材質 |
1 | 閥體 | 不銹鋼CF8M/CF8 |
2 | 閘板 | 不銹鋼CF8M/CF8 |
3 | 閥桿 | 不銹鋼SS316/304 |
4 | 閥蓋 | 不銹鋼CF8M/CF8 |
5 | 填料 | 聚四氟乙烯 |
6 | 止推墊片 | 不銹鋼SS304 |
7 | 閥桿架 | 不銹鋼SS316/SS304 |
8 | 填料 | 聚四氟乙烯PTFE |
9 | 螺母 | 不銹鋼SS304 |
10 | 填料壓蓋螺母 | 不銹鋼SS316/SS304 |
11 | 手輪 | 鋁合金 |
12 | 銘牌 | 鋁 |
13 | 手輪墊片 | 不銹鋼SS304 |
14 | 手輪螺母 | 不銹鋼SS304 |
不銹鋼內螺紋閘閥結構解剖圖
不銹鋼內螺紋閘閥主要連接尺寸
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
A | 15 | 20 | 25 | 32 | 38 | 50 |
H | 90 | 97 | 108 | 120 | 146 | 163 |
L | 55 | 60 | 65 | 75 | 85 | 95 |
D | 70 | 70 | 80 | 80 | 90 | 100 |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.sxlhsy.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
